جداول الرفع الصناعية: دليل الهندسة والاختيار والمشتريات النهائي

في سير العمل الصناعي الحديث، لم تعد معالجة المواد تقتصر فقط على نقل العناصر من النقطة أ إلى النقطة ب. بل أصبحت تتعلق بالدقة والتكامل المريح وتحسين الإنتاجية. سواء كنت تدير مركزًا لتلبية احتياجات التجارة الإلكترونية، أو خط تجميع تصنيع ثقيل، أو منشأة لتجهيز الأغذية في غرف الأبحاث، فإن طاولة الرفع المتواضعة غالبًا ما تكون العمود الفقري لعملياتك اليومية. يقدم هذا الدليل نظرة متعمقة على مستوى النظراء حول اختيار طاولات الرفع الصناعية وحسابها وشرائها وصيانتها وتشغيلها بأمان في السوق الأمريكية.

الأنواع والآليات: مقصية وهيدروليكية وكهربائية وغيرها

لاختيار طاولة الرفع المناسبة، نحتاج أولاً إلى توضيح خلط المصطلحات الشائعة: يشير "المقص" إلى الوصلة الهيكلية الميكانيكية، بينما تشير "الهيدروليكية" و"الكهربائية" و"الهوائية" إلى أنظمة الطاقة التي تحرك تلك الوصلات. غالبًا ما تكون الآلة الواحدة عبارة عن مزيج من الاثنين معًا، على سبيل المثال، طاولة رفع مقصية هيدروليكية.

يحدد التصميم الهيكلي الأساسي وآليات الطاقة كيفية تصرف الطاولة تحت الحمل، ومدى سرعة ارتفاعها، ومقدار الصيانة التي ستتطلبها طوال عمرها التشغيلي:

• طاولات الرفع المقصية الهيدروليكية: يتم تشغيلها عن طريق ضغط السوائل عن طريق المضخات الكهربائية أو مضخات القدم اليدوية. هذه هي القوى العاملة في التصنيع. إنها توفر كثافة طاقة لا مثيل لها وكفاءة من حيث التكلفة، ولكنها قد تعاني من "انجراف السوائل" (فقدان بسيط في الارتفاع أثناء فترات التوقف الطويلة) وتتطلب إدارة الزيت الهيدروليكي.
• طاولات الرفع الميكانيكية الكهربائية (المسمار/الحزام): يستخدم المحركات الكهربائية التي تقود البراغي الكروية أو الأحزمة الصلبة. توفر هذه الدقة المطلقة مع عدم الانجراف، مما يجعلها المعيار الذهبي لخطوط التجميع الآلية. ومع ذلك، فإنها تحمل تكاليف مكونات أولية أعلى.
• طاولات الرفع الهوائية (وسادة هوائية/أسطوانة): مدعوم من الهواء المضغوط للمنشأة. مثالي لمحطات التجميع الخفيفة إلى المتوسطة وغرف الأبحاث والبيئات المعرضة للانفجار حيث تشكل الكهرباء خطراً. إنها توفر استجابة نطاطة ومبطنة للغاية، ولكنها تتمتع بقدرات قصوى أقل.

فيما يلي مقارنة مباشرة لأنظمة القيادة هذه عبر مقاييس الأداء الرئيسية:

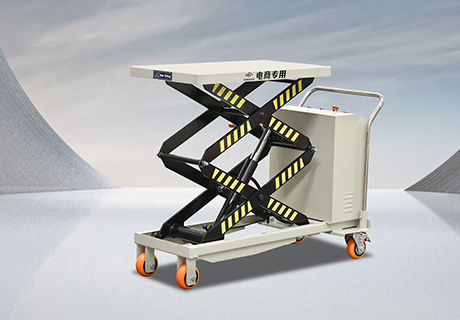

الأنظمة المتنقلة مقابل الأنظمة الثابتة: يتم تثبيت طاولات الرفع الثابتة على الأرض (أو مثبتة على الحفرة) للتعامل مع الأحمال عالية السعة وعالية التأثير دون أي تمايل. تسمح الوحدات المتنقلة، المجهزة بعجلات من مادة البولي يوريثين أو الصلب للخدمة الشاقة، بالنقل عبر أرضية المنشأة. ومع ذلك، فإن الوحدات المتنقلة تقدم مخاوف واضحة تتعلق بالسلامة، وتتطلب مكابح ميكانيكية، وقدرات أقل، ومتطلبات صارمة لمستوى الأرضية لمنع الانقلاب أثناء الحركة.

الحجم وسعة الحمولة: أبعاد المنصة وارتفاع الرفع والحساب

يتجاوز الحجم المناسب مطابقة تصنيف الكتالوج لوزن أثقل منصة نقالة لديك. يجب عليك أن تأخذ في الاعتبار كيفية تطبيق هذا الحمل، والقوى الديناميكية المؤثرة، وقيود التخليص المادية.

سير عمل التحجيم

1. تحديد أبعاد المنصة الحقيقية: يجب أن يستوعب حجم المنصة الحمولة الأكبر بشكل مريح، بما في ذلك أي منصة نقالة متدلية. ومع ذلك، راقب البنية التحتية المحيطة: هل ستؤدي حواف الطاولة إلى إزالة واقيات الناقل أو قضبان الأمان أو الهياكل المجاورة عند خفضها أو رفعها بالكامل؟
2. تحديد شوط الرفع والارتفاع المنهار: احسب الحد الأدنى للارتفاع المنخفض (وهو أمر بالغ الأهمية للمشغلين الذين يستخدمون رافعات البليت اليدوية) والحد الأقصى للارتفاع المرتفع المطلوب لمواصلة العمل في النافذة المريحة المثالية (عادةً من 30 إلى 40 بوصة من الأرضية).
3. حساب التحميل الديناميكي والجانبي: إذا أسقطت رافعة شوكية حمولة على الطاولة، أو قام المشغل بتحريك مكون ثقيل من ناقل إلى جانب المنصة، فإن الطاولة تتعرض لقوى موضعية أكبر بكثير من الوزن الثابت للحمل.

صيغة تحميل التصميم

لتجنب التعب الهيكلي أو فشل الختم الهيدروليكي المبكر، استخدم هذه المعادلة لحساب الحد الأدنى من السعة المقدرة المطلوبة:

السعة المطلوبة = (وزن الحمولة الثابتة * عامل الأمان) * معامل التأثير الديناميكي

• عامل الأمان: استخدم 1.2 للأحمال الموحدة والممركزة بشكل مثالي؛ استخدم 1.5 للأحمال اللامركزية والإزاحة (حيث لا يكون مركز الثقل متمركزًا على المنصة).
• معامل التأثير الديناميكي: استخدم 1.0 للتحميل البطيء واللطيف؛ استخدم 1.3 إلى 1.5 في حالة تحميل الأحمال أو إسقاطها من الرافعات العلوية أو نقلها من أنظمة تحميل الصدمات عالية السرعة.

دعونا نستعرض مثالًا سريعًا: إذا كنت ترفع قالبًا معدنيًا غريب الأطوار يبلغ وزنه 3000 رطل ويتم وضعه على الطاولة عبر رافعة علوية (مما يؤدي إلى صدمة متوسطة)، فستبدو حساباتك كما يلي:

السعة المطلوبة = (3000 رطل * 1.5) * 1.3 = 5850 رطل

في هذا السيناريو، جدول السعة القياسية 4000 رطل غير كافٍ؛ يجب عليك الترقية إلى نموذج مقدر بـ 6000 رطل.

دليل الشراء والتسعير: التكلفة الجديدة والمجددة والإيجار والتكلفة الإجمالية للملكية

يتطلب التنقل في مشهد المشتريات في الولايات المتحدة لطاولات الرفع موازنة النفقات الرأسمالية الأولية (CapEx) مقابل النفقات التشغيلية طويلة الأجل (OpEx).

خيارات الشراء: إيجابيات وسلبيات

• جداول جديدة (3000 دولار - 15000 دولار حسب التخصيص): يقدم أحدث ميزات السلامة، وضمانات الشركة المصنعة (عادةً 1-5 سنوات على الهيكل/المكونات الهيدروليكية)، والمقاس المخصص الدقيق. مثالية لخطوط الإنتاج الأولية ذات دورة الخدمة العالية.
• الطاولات المجددة/المستعملة (1,500 دولار - 6,000 دولار): مثالية للمشروعات ذات الميزانية المحدودة أو محطات العمل الثانوية ذات دورات العمل المنخفضة. تأكد من أن البائع يستبدل جميع الأختام الهيدروليكية والخراطيم والمرحلات الكهربائية، ويوفر ضمانًا لمدة 90 يومًا على الأقل.
• الإيجار / الإيجار بغرض التملك (300 دولار - 1200 دولار شهريًا): الأفضل لتلبية طلبات الذروة الموسمية (على سبيل المثال، توسيع نطاق التجارة الإلكترونية في الربع الرابع) أو عمليات التصنيع التعاقدية قصيرة الأجل.

الكشف عن التكاليف الخفية

نادرًا ما يكون عرض أسعار طاولة الرفع هو التكلفة النهائية المثبتة. تأكد من أن ميزانيتك تتضمن هذه العناصر الأساسية:

• حفر الحفرة: إذا كان يجب أن تكون طاولة الرفع الخاصة بك مستوية مع الأرضية، فإن حفر وصب الخرسانة للحفرة يمكن أن يضيف بسهولة ما بين 3000 إلى 8000 دولار إلى فاتورة التركيب، بما في ذلك تمديدات الصرف والقنوات.
• ترقيات الكهربائية: يتطلب المحرك القياسي ثلاثي الطور 460 فولت قطرة كهربائية مخصصة. تأكد من أن منشأتك لديها البنية التحتية قبل طلب وحدات عالية الطاقة.
• الشحن والتجهيز: طاولات الرفع عبارة عن كتل فولاذية كثيفة وثقيلة. الشحن عبر شحن LTL (أقل من حمولة شاحنة) مع خدمة بوابة الرفع يمكن أن يضيف عدة مئات من الدولارات، في حين أن الطاولات الثقيلة قد تتطلب خدمات تزوير احترافية لوضعها بشكل آمن.

التثبيت والصيانة واستكشاف الأخطاء وإصلاحها

لا يمكن الاعتماد على طاولة الرفع الصناعية إلا بقدر موثوقية تركيبها وصيانتها الوقائية. يؤدي سوء التركيب أو إهمال الصيانة إلى التآكل غير المتساوي والربط الهيكلي والفشل في نهاية المطاف.

أفضل ممارسات التثبيت

يجب أن يكون سطح التثبيت مستويًا في حدود 1/8 بوصة عبر المساحة بأكملها. في حالة تركيب طاولة ثابتة، استخدم مثبتات إسفينية شديدة التحمل لتثبيت إطار القاعدة على البلاطة الخرسانية لمنع الانقلاب تحت الأحمال البعيدة عن المركز. بالنسبة لتركيبات الحفرة، تأكد من حماية القنوات الكهربائية والهيدروليكية من الرطوبة والحطام، وتأكد من أن زاوية حديد محيط الحفرة آمنة ومتسقة مع الأرضية الخرسانية.

قائمة مراجعة الصيانة الوقائية

حافظ على تشغيل أجهزتك بسلاسة باستخدام برنامج الفحص المنظم هذا:

• يوميا: تأكد من أن توقف الطوارئ (E-stop) وحواف/حواف الأمان تعمل بشكل صحيح. افحص بصريًا بحثًا عن أي تسرب هيدروليكي أو ضوضاء غير عادية أثناء الدورات.
• أسبوعي: تنظيف الحطام من مسارات الساق مقص. افحص الأسلاك الكهربائية والخطوط الهيدروليكية بحثًا عن التآكل أو الالتواء.
• شهريا: تحقق من مستوى السائل الهيدروليكي مع خفض المنصة بالكامل. قم بتشحيم المسامير المحورية للمقص والمحامل الدوارة باستخدام شحم عالي الجودة.
• سنويا: قم بغسل واستبدال السائل الهيدروليكي (خاصة في النباتات ذات الرطوبة العالية أو المتربة). افحص جميع اللحامات الهيكلية بحثًا عن الشقوق الصغيرة واختبر سحب تيار المحرك.

خطوات استكشاف الأخطاء وإصلاحها الشائعة

معايير السلامة والامتثال وأفضل ممارسات التكامل

في الولايات المتحدة، يخضع تصميم طاولة الرفع الصناعية وتشغيلها وتكاملها لأطر تنظيمية صارمة. يمكن أن يؤدي عدم الامتثال إلى غرامات صارمة لإدارة السلامة والصحة المهنية، ومطالبات تعويض العمال، وإيقاف التشغيل.

المعيار الحاسم: ANSI MH29.1
هذا هو معيار السلامة الأساسي للرافعات المقصية الصناعية. وهي تحدد تفاوتات البناء، وعوامل السلامة الهيكلية (عادةً 3:1 لقوة الخضوع)، ومتطلبات الدرابزين. يجب أن تحمل أي طاولة رفع مدمجة في منشأتك الأمريكية شهادة صريحة بالامتثال لمعايير ANSI MH29.1.

عند دمج طاولة الرفع مع المنصات الأوتوماتيكية، أو خطوط النقل، أو الملحقات الميكانيكية (مثل طاولات الإمالة/التدوير)، قم دائمًا بنشر أنظمة السلامة هذه:

• حراس اصبع القدم والحواف المشطوفة: تجنب مخاطر سحق أصابع القدم عندما تنخفض الطاولة إلى الأرض عن طريق تركيب واقيات صلبة لأصابع القدم أو ستائر ضوئية إلكترونية حول القاعدة.
• أقفال الصيانة: لا تسمح مطلقًا للمشغل أو الفني بالوقوف أسفل منصة مرتفعة دون إدخال قضبان أو دبابيس أمان الصيانة الميكانيكية. تعمل هذه العناصر على منع المقص من الانهيار حتى لو انخفض الضغط الهيدروليكي تمامًا.
• بروتوكولات التأمين/التاجوت (LOTO): تأكد من تدريب فريقك على عزل مصادر الطاقة الكهربائية والهيدروليكية بشكل كامل قبل البدء في أي أعمال صيانة.

احصل على مساعدة من الخبراء فيما يتعلق ببيئة العمل في محطة العمل لديك

يعد اختيار طاولة الرفع المثالية بمثابة استثمار في سلامة فريقك وإنتاجيته التشغيلية. لا تترك اختيارك للتخمين.

اتصل بفريق الدعم الهندسي لدينا اليوم للحصول على تقييم مجاني وشخصي لمحطة العمل. يمكننا توفير ملفات CAD قياسية أو مخصصة لتتناسب مع تخطيطات منشأتك، وأوراق المواصفات الفنية الشاملة، وخيارات التسعير الواضحة المصممة وفقًا للجدول الزمني لمشروعك.

اتصل بنا مباشرة على 1-800-555-LIFT (5438) أو أرسل بريدًا إلكترونيًا إلى مهندسي التطبيقات لدينا لطلب عرض أسعار مخصص.

الأسئلة المتداولة

ما هي الاختلافات الرئيسية بين طاولات الرفع المقصية والهيدروليكية والكهربائية؟

يشير "نمط المقص" إلى الهيكل الميكانيكي القابل للطي لطاولة الرفع. تشير كلمة "هيدروليكي" و"كهربائي" إلى كيفية تشغيل هذا الهيكل. تستخدم الطاولات الهيدروليكية أسطوانات زيت مضغوطة لدفع الأرجل للفتح، مما يوفر رفعًا اقتصاديًا وقويًا للغاية. تستخدم الطاولات الكهربائية محركًا لتدوير اللولب الكروي الميكانيكي أو محرك الحزام، مما يوفر تحكمًا عالي الدقة في الارتفاع وعدم انحراف الارتفاع بمرور الوقت.

كيف يمكنني حساب سعة الحمولة الصحيحة وعامل الأمان لتطبيق طاولة الرفع الخاص بي؟

لحساب الحد الأدنى من السعة المقدرة، اضرب وزن الحمل الثابت في عامل الأمان (1.2 للأحمال المركزية المنتظمة، و1.5 للأحمال اللامتراكزة أو البعيدة عن المركز)، ثم اضرب في معامل التأثير (عادةً من 1.3 إلى 1.5) إذا تم إسقاط الحمل أو دحرجته على الطاولة ديناميكيًا. الصيغة: السعة المطلوبة = (الوزن الثابت * عامل الأمان) * معامل التأثير.

هل يجب أن أختار طاولة رفع متحركة (متحركة) أم نموذجًا ثابتًا ومثبتًا لمساحة العمل الخاصة بي؟

اختر نموذجًا ثابتًا إذا كانت طاولتك تتفاعل مع الآلات الثابتة (مثل الناقلات أو الخلايا الآلية)، أو تتعامل مع حمولات تتجاوز 5000 رطل، أو تواجه تحميلًا جانبيًا. اختر طرازًا متنقلاً إذا كنت بحاجة إلى نقل الأجزاء بين خلايا التجميع المتعددة أو إجراء مهام الصيانة في أماكن مختلفة عبر أرضية المصنع.

ما هي نطاقات الأسعار النموذجية والتكلفة الإجمالية لملكية طاولات الرفع الصناعية في الولايات المتحدة؟

تتراوح طاولات الرفع القياسية الخفيفة إلى المتوسطة من 2500 دولار إلى 5000 دولار. يمكن أن تتراوح الوحدات الثقيلة أو المخصصة للغاية أو المعتمدة في غرف الأبحاث من 6000 دولار إلى أكثر من 15000 دولار. يجب أن تشمل التكلفة الإجمالية للملكية (TCO) أيضًا الشحن (300 دولار - 1000 دولار)، وحفر الحفرة الخرسانية (3000 دولار - 8000 دولار إذا كانت مثبتة على السطح)، والأسلاك الكهربائية، وتكاليف الصيانة السنوية / استبدال الختم.

كيف يمكنني دمج طاولة الرفع مع الناقلات أو التعامل مع المنصات أو ملحقات الدوران/الإمالة؟

لدمج طاولة الرفع بأمان، استخدم أقفال السلامة الكهربائية التي تمنع الناقل أو القرص الدوار من العمل ما لم تكن طاولة الرفع على الارتفاع الصحيح والآمن. أضف تنانير أمان أو ستائر خفيفة لمنع الوصول أثناء الدوران الآلي، وتأكد من أن أي ملحق إضافي لا يغير مركز الجاذبية إلى ما يتجاوز معدل الحمل اللامركزي للطاولة.

ما هي الصيانة الروتينية المطلوبة وما هي قطع الغيار التي يجب أن أحتفظ بها؟

تشتمل الصيانة الروتينية على عمليات فحص التسرب المرئي اليومي وفحوصات التوقف الإلكتروني، وتزييت المسمار المحوري شهريًا، وشطف السوائل الهيدروليكية سنويًا. نوصي بالاحتفاظ بمجموعة قطع الغيار القياسية في الموقع، والتي تحتوي على موانع تسرب الأسطوانات الهيدروليكية البديلة، ومجموعة من خراطيم الضغط العالي، ومفاتيح الحد الاحتياطية، وصمام ملف لولبي منخفض بديل لتقليل وقت التوقف غير المتوقع.

ما هي معايير السلامة والشهادات وخطوات الفحص التي يجب أن أتحقق منها قبل قبول طاولة الرفع؟

في الولايات المتحدة، تأكد من أن الجدول متوافق تمامًا مع معيار السلامة ANSI MH29.1. قبل قبول الوحدة وتشغيلها، قم بإجراء فحص رسمي للقفل/الخروج (LOTO)، واختبار جميع أزرار التوقف في حالات الطوارئ، والتحقق من أن صمامات سرعة الأمان نشطة على الخطوط الهيدروليكية، وإجراء اختبار حمل ثابت كامل السعة للتحقق من الانحراف الهيكلي.
