إجراءات التشغيل القياسية الشاملة ودليل تشغيلي لمديري الأساطيل ومشرفي المستودعات وفنيي البطاريات الصناعية عبر عمليات مناولة المواد في أمريكا الشمالية.
1. متى يتم إضافة الماء: التوقيت مقابل الشحن والمعادلة
في بطاريات الرافعات الشوكية الرصاصية الحمضية المغمورة، يعد توقيت الري الدقيق أمرًا أساسيًا لمنع الانفلات الحراري، وأكسدة الصفائح، وموت الخلايا المبكر. القاعدة الذهبية المطلقة لصيانة البطاريات الصناعية بسيطة: قم دائمًا بالمياه بعد الشحن والتبريد المناسب، وليس قبل ذلك مطلقًا، مع استثناءات قليلة جدًا.
أثناء التفريغ الطبيعي، يخترق السائل النشط بالكهرباء (حمض الكبريتيك) صفائح الرصاص المسامية، ويشكل كبريتات الرصاص ويخفض مستوى السائل. أثناء خضوع البطارية لدورة الشحن، تتحلل جزيئات الماء كهربائيًا إلى غاز الهيدروجين والأكسجين بينما يتم دفع الحمض من الألواح إلى المحلول مرة أخرى. تؤدي هذه العملية إلى زيادة حجم السائل داخل كل خلية بشكل طبيعي. إذا تمت إضافة الماء العلوي قبل بدء الشحن، فإن التمدد الحجمي اللاحق يتسبب في تجاوز محلول الماء الحمضي أغطية فتحة التهوية، مما يؤدي إلى غليان حمضي شديد، وفقدان موضعي للجاذبية النوعية النشطة، والتآكل الهيكلي لعلبة البطارية الفولاذية.
فترات الراحة والتهدئة الموصى بها
بعد دورة شحن قياسية مدتها 8 ساعات، تتجاوز درجة الحرارة الداخلية للبطارية بشكل روتيني 100 درجة فهرنهايت (38 درجة مئوية). يجب على فنيي الأسطول أن يطبقوا بشكل صارم الحد الأدنى من نافذة التبريد 2 إلى 4 ساعات بعد الشحن قبل فحص أو إضافة الماء. يجب أن تحدث رواسب المياه بشكل مثالي عندما تستقر درجات حرارة الخلية أقل من 90 درجة فهرنهايت (32 درجة مئوية).
استثناء شحن المعادلة: شحنة المعادلة عبارة عن شحنة زائدة متعمدة يتم التحكم فيها ومصممة للتخلص من التقسيم الطبقي الحمضي وتوازن جهد الخلية عبر السلسلة. تولد المعادلة غازًا عدوانيًا يستهلك كمية كبيرة من الماء. نافذة الري الأمثل هي مباشرة بعد اكتمال شحن المعادلة وتبريده لمدة 3 إلى 4 ساعات . يضمن الري قبل دورة المعادلة فعليًا انتشار الحمض بسبب تمدد السائل لفترة طويلة.
قاعدة استثناء الشحن المسبق: السيناريو الوحيد المقبول لإضافة الماء قبل الشحن هو عندما تتعرض ألواح الخلايا بالكامل للهواء الطلق (الألواح الجافة). تتأكسد الألواح المكشوفة بسرعة عند ملامستها للأكسجين، مما يؤدي إلى تدمير مادة الرصاص النشطة بشكل دائم. في سيناريو الطوارئ هذا، قم بإضافة ما يكفي من الماء المقطر لغمر أسطح اللوحة بمقدار 1/16 بوصة تقريبًا (1.5 مم)، وأكمل دورة الشحن الكاملة، واترك فترة التبريد، ثم قم بملء السائل بالكامل إلى خط التعبئة التشغيلي.
ملحوظة: ينطبق هذا الدليل حصريًا على بطاريات الرصاص الحمضية القياسية المغمورة (الخلايا الرطبة). وحدات طاقة الرافعة الشوكية ذات الصمامات المنظمة (VRLA)، والحصيرة الزجاجية الممتصة (AGM)، والهلام، ووحدات طاقة الرافعة الشوكية الليثيوم أيون هي أنظمة محكمة الغلق أو لا تحتاج إلى صيانة يجب أبدا يمكن فتحها أو سقيها. قم دائمًا بمراجعة أدلة الخدمة الخاصة بالشركة المصنعة للمعدات الأصلية (OEM) الخاصة بك (مثل Crown أو Toyota أو Hyster-Yale أو Raymond) للتأكد من الامتثال للضمان.

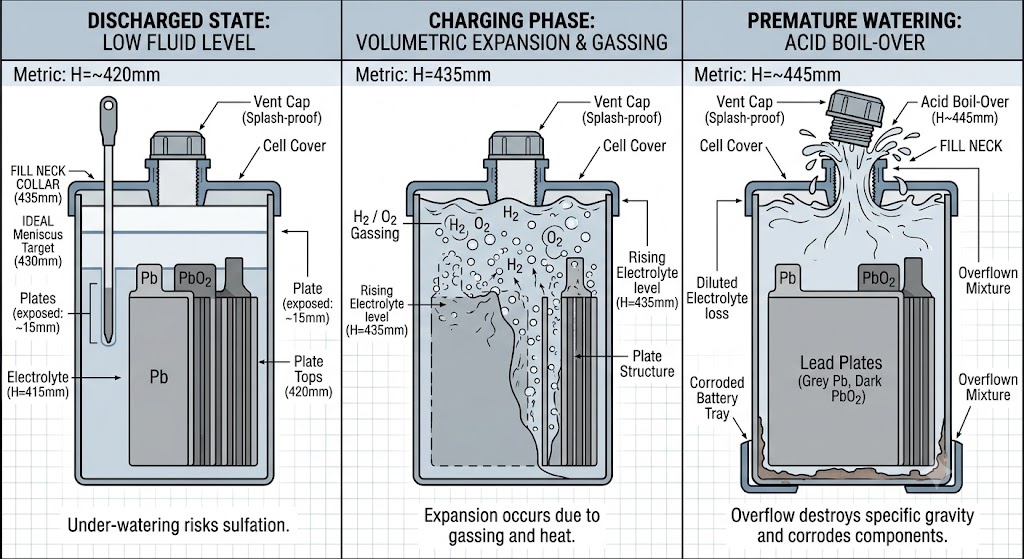

2. كيفية التحقق من مستويات الإلكتروليت وكمية الماء التي يجب إضافتها بالضبط
يتطلب تحقيق الارتفاع الدقيق للسائل عبر جميع الخلايا تقنيات فحص بصري منظمة والالتزام بتفاوتات السوائل المترية والإمبريالية الصارمة. يؤدي سوء تقدير مستوى الإلكتروليت إما إلى كبريت اللوحة من نقص الملء أو التخفيف الحمضي من الإفراط في الملء.
تم تجهيز كل خلية بغطاء تهوية مقاوم للرذاذ وعنق ملء (سلة). داخل الرقبة، يقوم المصنعون بتشكيل حلقة مؤشر مادية تُعرف باسم "خط التعبئة" أو حافة سلة أنبوب الرش. عندما يتم تغطيته بالكامل، يجب أن يلمس الغضروف المفصلي بالكهرباء الحافة السفلية لهذا الطوق البلاستيكي، ويبقى حوالي 1/4 بوصة إلى 3/8 بوصة (6 مم إلى 10 مم) أسفل الحافة العلوية لغطاء الخلية.
| حالة مستوى المنحل بالكهرباء | التسامح الإمبراطوري | التسامح المتري | الإجراء التشغيلي مطلوب |
|---|---|---|---|
| انخفاض حرج (التعرض للوحة) | أسفل الحافة العلوية للوحة | أسفل الحافة العلوية للوحة | قم بتركيبه في حالات الطوارئ (1/16 بوصة / 1.5 مم فوق الألواح)، ثم اشحنه على الفور. |
| منخفض مقبول | 1/8 بوصة إلى 1/4 بوصة فوق اللوحات | 3 مم إلى 6 مم فوق الألواح | آمنة للعمل. جدولة الري الروتيني بعد الشحن. |
| الهدف التشغيلي الأمثل | 1/4 بوصة أسفل الجزء السفلي من طوق الرقبة المحشو | 6 ملم أسفل الجزء السفلي من طوق الرقبة المحشو | تم الوصول إلى المستوى المستهدف المثالي. توقف عن إضافة الماء. |
| حالة الإفراط في الملء | لمس غطاء الجلوس بخيط / يفيض | قاعدة فتحة الياقة فوق | يجب سحب السائل الزائد باستخدام حقنة حمضية يدوية. |
تقديرات حجم المياه: في المتوسط، تستهلك البطارية الصناعية القياسية المكونة من 18 خلية بقوة 36 فولت و850 أمبير في الساعة حوالي 0.5 إلى 1.2 لتر (17 إلى 40 أونصة سائلة) من الماء لكل خلية كل 10 إلى 15 دورة شحن في ظل ظروف التشغيل العادية. القاعدة العملية هي ما يقرب من 1.0 إلى 1.5 ملليلتر من الماء النقي المستهلك لكل أمبير ساعة (Ah) يتم تفريغها في كل دورة خلية.
متطلبات نقاء المياه: لا تستخدم أبدًا مياه الصنبور أو مياه الآبار أو مياه الينابيع المعبأة في زجاجات عادية. تحتوي مياه الصنبور على معادن ذائبة (الكالسيوم والحديد والكلور والنترات) التي تلوث المعجون الكيميائي النشط بشكل دائم. يؤدي محتوى الحديد المنخفض إلى 0.0004 بالمائة إلى التفريغ الذاتي السريع. استخدم فقط الماء المقطر بالبخار أو منزوع الأيونات مع حد أقصى للتوصيل الكهربائي أقل من 10 ميكرو سيمنز / سم (أو إجمالي المواد الصلبة الذائبة أقل من 5 جزء في المليون).
التنقل في ظروف التفتيش المعقدة: في العمليات الشاقة حيث يخلق رذاذ الإلكتروليت تعكرًا أو عند فحص البطاريات باستخدام فتحات تهوية مغطاة بالسلامة، تصبح عمليات الفحص البصري الدقيقة صعبة. يجب على الفنيين استخدام مصباح يدوي معزول بمقياس الرؤية LED أو مقياس بلاستيكي غير موصل تمت معايرته بعلامات قطع بزيادات قدرها 1/4 بوصة. لتجنب الرش أو الملء الزائد، يجب استخدام صمامات تعبئة منخفضة التدفق تعمل بين 2 و5 رطل لكل بوصة مربعة (0.14 إلى 0.34 بار).
- موازنة كهربائية من الدرجة الأولى (48 فولت / 750 أمبير): كتلة حرارية عالية. يتطلب 0.8 لتر إلى 1.5 لتر من الماء لكل خلية أثناء الخدمة الأسبوعية.
- شاحنات الوصول واقفة من الفئة الثانية (36 فولت / 600 أمبير في الساعة): تخلق التيارات النبضية العالية تبخرًا متسارعًا. فحص كل 5 إلى 7 دورات؛ نتوقع 0.4 لتر إلى 0.8 لتر لكل خلية.
- رافعات البليت الكهربائية من الدرجة الثالثة (24 فولت / 330 أمبير): سعة احتياطية أصغر. يتطلب التفريغ العلوي عادةً ما بين 0.15 لترًا إلى 0.35 لترًا لكل خلية كل 10 إلى 14 يومًا.
3. تردد الري الموصى به: الجداول الزمنية المرتبطة بالاستخدام ودرجة الحرارة ودورات الشحن
تفشل قواعد "الماء كل يوم جمعة" التعسفية لأن فقدان الماء هو متغير مادي مباشر للأعمال الكهربائية المنجزة والإجهاد الحراري المحيط. يجب أن تضع عمليات الأسطول جداول كمية للري بناءً على مستويات الكثافة التشغيلية.
إيقاع الصيانة: كل 10 إلى 14 يومًا تقويميًا (أو كل 8 إلى 10 دورات شحن) . يوصى به لمراكز التوزيع الموسمية أو عمليات البيع بالتجزئة في الجزء الخلفي من المتجر.
إيقاع الصيانة: أسبوعيًا (كل 5 إلى 7 دورات شحن) . يوصى به لخطوط تجميع التصنيع القياسية والمرافق اللوجستية العامة.
إيقاع الصيانة: كل أسبوعين أو كل 3 إلى 4 أيام (كل 3 إلى 5 رسوم مكافئة كاملة) . يعمل الشحن السريع على رفع درجة الحرارة الأساسية المستمرة، مما يؤدي إلى تسريع معدلات الغاز بنسبة تصل إلى 250 بالمائة.
عوامل مضاعفة درجة الحرارة: درجات حرارة التشغيل المحيطة تغير بشدة معدلات تبخر الماء. استخدم الصيغة التشغيلية التالية لضبط فترات الري القياسية في ظل الظروف البيئية القاسية:
- التخزين البارد / المستودعات المبردة (32 درجة فهرنهايت / 0 درجة مئوية): TCF = 1.4 إلى 1.6 (تباطؤ التفاعل الكيميائي؛ انخفاض معدل إطلاق الغازات، وفاصل سقاية أطول).
- المستودع المحيط القياسي (68 - 77 درجة فهرنهايت / 20 - 25 درجة مئوية): TCF = 1.0 (الفاصل الزمني الأساسي القياسي).
- ساحات خارجية صيفية حارة / مستودعات غير مكيفة (أكثر من 95 درجة فهرنهايت / 35 درجة مئوية): TCF = 0.5 إلى 0.6 (تعمل الحرارة المحيطة العالية على تسريع التبخر الكيميائي؛ مما يؤدي إلى مضاعفة وتيرة الري).
مقاييس الفشل القابلة للقياس والأثر المالي: يؤثر إهمال مستويات السوائل بشكل مباشر على ربحية الأسطول. عندما يسقط الإلكتروليت بمقدار 1/2 بوصة (12.7 ملم) تحت الجزء العلوي من الصفائح، فإن أكسيد الرصاص المكشوف يعاني من كبريتات صلبة لا رجعة فيها خلال 48 ساعة. وهذا يقلل من سعة البطارية الاسمية القابلة للاستخدام بنسبة 15% إلى 30% بشكل دائم خلال 3 أشهر، مما يقلل من عمر البطارية النموذجي الذي يبلغ 5 سنوات إلى أقل من 3 سنوات. على العكس من ذلك، يؤدي الإفراط في الري إلى غليان الحمض أثناء الشحن، مما يقلل الجاذبية النوعية للإلكتروليت من خط الأساس المثالي 1.280 - 1.290 إلى أقل من 1.210، مما يقلل وقت التشغيل اليومي بنسبة 20 بالمائة ويتطلب عمليات غسيل مكلفة لتعديل الحمض.
4. ملاحظات السلامة، ومعدات الحماية الشخصية، والاستجابة للانسكاب، والامتثال التنظيمي
تحتوي بطاريات الرافعات الشوكية الصناعية على محلول حمض الكبريتيك المركز (30% إلى 40% H2SO4) القادر على التسبب في حروق كيميائية شديدة، وعمى لا رجعة فيه، والتعرض للسموم الحادة. يعد الالتزام الصارم بمعايير السلامة في مكان العمل في أمريكا الشمالية أمرًا إلزاميًا من الناحية القانونية.
قائمة التحقق من معدات الحماية الشخصية المطلوبة
- حماية العين/الوجه: درع كامل الوجه معتمد من ANSI Z87.1 مع نظارات واقية من رش المواد الكيميائية ذات فتحة تهوية غير مباشرة.
- حماية اليد: قفازات عالية التحمل من النيوبرين أو النتريل (سمك لا يقل عن 14 مل) تمتد إلى ما بعد المعصم.
- حماية الجسم: مئزر مطاطي مقاوم للأحماض وأحذية أمان غير منفذة للسوائل (مقدمة فولاذية مع درع كيميائي).
- مرافق الطوارئ: محطة غسيل العين المتوافقة مع إدارة السلامة والصحة المهنية (OSHA) قادرة على توفير 15 دقيقة من التنظيف المستمر خلال 10 ثوانٍ من وقت السفر (29 CFR 1910.151(c)).
بروتوكول الطوارئ للتسرب الحمضي
- قم بإخلاء الموظفين غير الأساسيين وتأكد من التهوية المناسبة للمنطقة (خطر غاز H2).
- قم بتطبيق مركب تجاري معادل للأحماض (على سبيل المثال، بيكربونات الصوديوم / صودا الخبز أو عامل تحييد يشير إلى اللون) بدءًا من المحيط الخارجي متجهًا إلى الداخل حتى يتوقف الفوران.
- تحقق من المعادلة الكاملة (هدف الرقم الهيدروجيني بين 6.0 و9.0) باستخدام شرائط الاختبار.
- قم بامتصاص السائل المعادل باستخدام وسادات ماصة من مادة البولي بروبيلين ووضعه في براميل التخلص من النفايات الخطرة.
- قم بالإبلاغ عن الانسكابات التي تتجاوز 100 رطل (حوالي 10 جالون من الإلكتروليت) إلى الإرشادات الفيدرالية لوكالة حماية البيئة (EPA) بموجب متطلبات CERCLA.
ملخص الامتثال التنظيمي: ينص معيار إدارة السلامة والصحة المهنية رقم 1910.178 (ز) على ضرورة إجراء صيانة البطارية والري فقط من قبل موظفين مدربين ومعينين. يتعين على أصحاب العمل الاحتفاظ بسجلات التدريب الموقعة التي توضح الشهادات التنشيطية السنوية والاحتفاظ بسجلات فحص الري الأسبوعية لمدة لا تقل عن 12 شهرًا لمراجعة الامتثال.
5. الأدوات والأتمتة وسجلات الصيانة وتحليل التكلفة/عائد الاستثمار
يؤدي الانتقال من ملء الإبريق يدويًا إلى أنظمة الري الآلية أحادية النقطة (SPWS) إلى زيادة الكفاءة التشغيلية للأسطول بشكل كبير، والقضاء على الأخطاء البشرية، وإطالة عمر خدمة الأصول.
مقارنة الأدوات: الأنظمة اليدوية مقابل الأنظمة الأوتوماتيكية
يعتمد الري اليدوي على أباريق الجاذبية أو مضخات الضغط اليدوية المجهزة بفوهات مطاطية. تستغرق هذه الطريقة من 12 إلى 20 دقيقة لكل بطارية وتعرض الفنيين مباشرة لفتح منافذ التهوية والأبخرة الحمضية. تستخدم أنظمة الري الأوتوماتيكية أحادية النقطة (SPWS) مشعبات الخلايا المثبتة بشكل دائم مع صمامات إغلاق الإزاحة الداخلية المتصلة عبر قارنات التوصيل السريع بإمدادات المياه المضغوطة (تغذية الجاذبية أو عربة المضخة الكهربائية). ينخفض وقت التعبئة إلى أقل من 60 ثانية لكل بطارية بدقة المستوى المطلق.
حساب عائد الاستثمار المالي: نموذج أسطول الرافعات الشوكية 20 (عمليات الولايات المتحدة)
| متري / فئة التكلفة | طريقة الري اليدوية | نظام سقي تلقائي بنقطة واحدة |
|---|---|---|
| تكلفة الأجهزة والأدوات الأولية | 250 دولارًا (أباريق، مضخات يدوية، معدات الوقاية الشخصية) | 5,600 دولار (250 دولارًا/المجموعة * 20 مضخة عربة بقيمة 600 دولار) |
| وقت العمل لكل بطارية / أسبوع | 15 دقيقة (0.25 ساعة) | دقيقة واحدة (0.016 ساعة) |
| ساعات العمل السنوية (20 وحدة، 52 أسبوع) | 260 ساعة عمل | 17 ساعة عمل |
| تكلفة العمالة السنوية (30 دولارًا في الساعة محملة بالكامل) | 7800 دولار سنويا | 510 دولارًا سنويًا |
| توفير العمالة المباشرة السنوية | 0 دولار | 7,290 دولارًا سنويًا |
| فترة استرداد النظام | لا يوجد | تقريبا. 9.2 أشهر |
بالإضافة إلى توفير العمالة، يؤدي تمديد عمر البطارية (توفير تكاليف استبدال تبلغ 4500 دولار لكل بطارية كل عامين) إلى تحقيق عائد إجمالي على الاستثمار (ROI) لمدة 3 سنوات يتجاوز 320 بالمائة لمنشآت المستودعات المتوسطة والكبيرة.
صيانة بطارية الرافعة الشوكية وسجل الري (نموذج نموذج إجراءات التشغيل القياسية)
انشر هذا النموذج مباشرة على لوحات محطات شحن البطاريات. احتفظ بالسجلات الشهرية المكتملة لسجلات تدقيق إدارة السلامة والصحة المهنية/الضمان.
| التاريخ | معرف الشاحنة / البطارية | هل اكتمل الشحن والتبريد؟ | الماء مضاف؟ (جال/لتر) | تم التحقق من النقاء (<10uS)؟ | التكنولوجيا الأولية |
|---|---|---|---|---|---|
| مم/ي د/س س | بات-36V-014 | [ ] نعم [ ] لا | ______ غال | [ ] نجاح [ ] فشل | ______ |
| مم/ي د/س س | بات-48V-008 | [ ] نعم [ ] لا | ______ غال | [ ] نجاح [ ] فشل | ______ |
| مم/ي د/س س | بات-24V-022 | [ ] نعم [ ] لا | ______ غال | [ ] نجاح [ ] فشل | ______ |
يمكنك تحسين عمر بطارية أسطولك وتقليل وقت التوقف عن العمل اليوم
يمنع الري المناسب للبطارية الاستبدال المبكر، ويزيل عمليات تنظيف الانسكابات الحمضية الباهظة الثمن، ويضمن أقصى قدر من إنتاجية التحول. اتخذ الخطوة التالية نحو رعاية الأسطول الآلية والمتوافقة.
الأسئلة المتداولة (الأسئلة الشائعة)
هل يجب إضافة الماء إلى بطارية الرافعة الشوكية قبل الشحن أم بعده، ولماذا؟
أضف الماء دائمًا بعد الشحن والتبريد المناسب . أثناء عملية الشحن، يتوسع حجم محلول الإلكتروليت بسبب التمدد الحراري وتوليد الغاز. إذا قمت بالماء قبل الشحن، فإن السائل المتوسع سوف يتجاوز أغطية فتحات التهوية، مما يتسبب في انسكابات حمضية خطيرة وفقدان دائم لسعة طاقة البطارية. الاستثناء الوحيد هو إذا كانت ألواح البطارية جافة ومكشوفة قبل الشحن؛ وفي هذه الحالة، أضف كمية كافية من الماء لغمر الألواح قبل بدء الشحن.
كم مرة يجب أن أقوم بسقي بطارية الرافعة الشوكية بناءً على الاستخدام أو ساعات الأمبير أو دورات الشحن؟
يعتمد تردد الري بشكل مباشر على حجم عمل البطارية. تتطلب تطبيقات الإضاءة ذات المناوبة الواحدة (أقل من 1000 أمبير/أسبوع) الري كل 10 إلى 14 يومًا. تتطلب التطبيقات المتوسطة ذات المناوبة المزدوجة فحوصات أسبوعية. تتطلب الأساطيل ثلاثية النوبات عالية الكثافة أو إعدادات الشحن السريع الري كل 3 إلى 5 دورات شحن (أو مرتين أسبوعيًا). القاعدة العامة هي فحص الخلايا كل 5 إلى 10 دورات شحن كاملة.
ما هي المدة التي يمكن أن تقطعها الشاحنات بين الريات في ظل الاستخدام الخفيف والمتوسط والكثيف؟
تولد شاحنات الوصول (الفئة الثانية) دورات حرارية عالية بسبب الرفع الهيدروليكي المتكرر. في ظل الاستخدام الخفيف، يمكن أن تستمر شاحنات الوصول لمدة 10 إلى 12 يومًا بين عمليات الري. في ظل الاستخدام المتوسط، فإنها تتطلب عمليات إعادة تعبئة كل 5 إلى 7 أيام. في ظل الاستخدام المكثف للتوزيع متعدد النوبات، تتطلب بطاريات شاحنات الوصول فحص السوائل كل 3 إلى 4 أيام.
ما الذي يجعل بطارية الرافعة الشوكية تتطلب الري كل 10 أيام، ومتى يكون ذلك طبيعيًا؟
يعد طلب الماء كل 10 أيام أمرًا طبيعيًا تمامًا لعمليات المستودعات القياسية ذات الخدمة المتوسطة ذات النوبات الفردية أو النوبتين والتي تعمل في درجات حرارة محيطة معتدلة (65-80 درجة فهرنهايت). ومع ذلك، إذا كانت البطارية المستخدمة بشكل خفيف تتطلب الماء فجأة كل 10 أيام، فإن الأسباب المحتملة تشمل اقتراب عمر البطارية من نهاية عمرها الافتراضي، أو الشحن الزائد الناتج عن التنظيم الخاطئ لجهد الشاحن، أو الحرارة المحيطة المفرطة، أو فواصل الخلايا المتدهورة التي تسبب تسربًا عاليًا للتيار الداخلي.
ما هي العلامات القابلة للقياس على نقص الماء أو الإفراط في رش بطارية الرصاص الحمضية المغمورة بالمياه؟
يؤدي نقص الماء إلى ظهور بلورات كبريتات الرصاص البيضاء على أسطح الألواح المكشوفة، وارتفاع سريع في درجة الحرارة أثناء التشغيل، ورائحة كبريتية قوية، وفقدان دائم للقدرة (فترات تشغيل يومية قصيرة). يؤدي الإفراط في الري إلى تبلل أسطح علبة البطارية، وتراكم مسحوق الحمض الأبيض على أطراف الخلايا، وتآكل فولاذ الدرج، وانخفاض قراءات الثقل النوعي لمقياس كثافة السوائل (أقل من 1.210) بسبب التخفيف الحمضي.
هل تستحق أنظمة الري التلقائية تكلفة أسطول المستودعات الأمريكية، وكيف يمكن مقارنتها بالسقي اليدوي؟
نعم. بالنسبة للأساطيل التي تحتوي على 5 رافعات شوكية أو أكثر، توفر أنظمة الري ذات النقطة الواحدة (SPWS) فترة استرداد تقل عن 10 أشهر. يعمل SPWS على تقليل وقت الري لكل بطارية من 15 دقيقة إلى أقل من دقيقة واحدة مع منع أخطاء الإفراط في التعبئة البشرية. بالنسبة لأسطول مكون من 20 رافعة شوكية، توفر SPWS أكثر من 7000 دولار سنويًا في تكاليف العمالة الفنية المباشرة وحدها بينما تعمل على إطالة عمر خدمة البطارية الإجمالي بمقدار عام إلى عامين.
