تخبرك لوحة سعة الرافعة الشوكية بما يلي أقصى حمولة آمنة يمكن للشاحنة أن تحمل في ظل ظروف محددة. الأرقام الثلاثة الأكثر أهمية هي: (1) القدرة المقدرة بالرطل أو الكيلو جرام، (2) مركز التحميل بالبوصة أو ملم - المسافة من وجه الشوكة إلى مركز ثقل الحمولة، و(3) أقصى ارتفاع للرفع . الثلاثة يعملون معًا. قم بتغيير أي واحد منهم وستتغير السعة المقدرة أيضًا. الرافعة الشوكية التي يبلغ وزنها 5000 رطل لا ترفع دائمًا 5000 رطل - اقرأ كل سطر من اللوحة قبل التحميل.

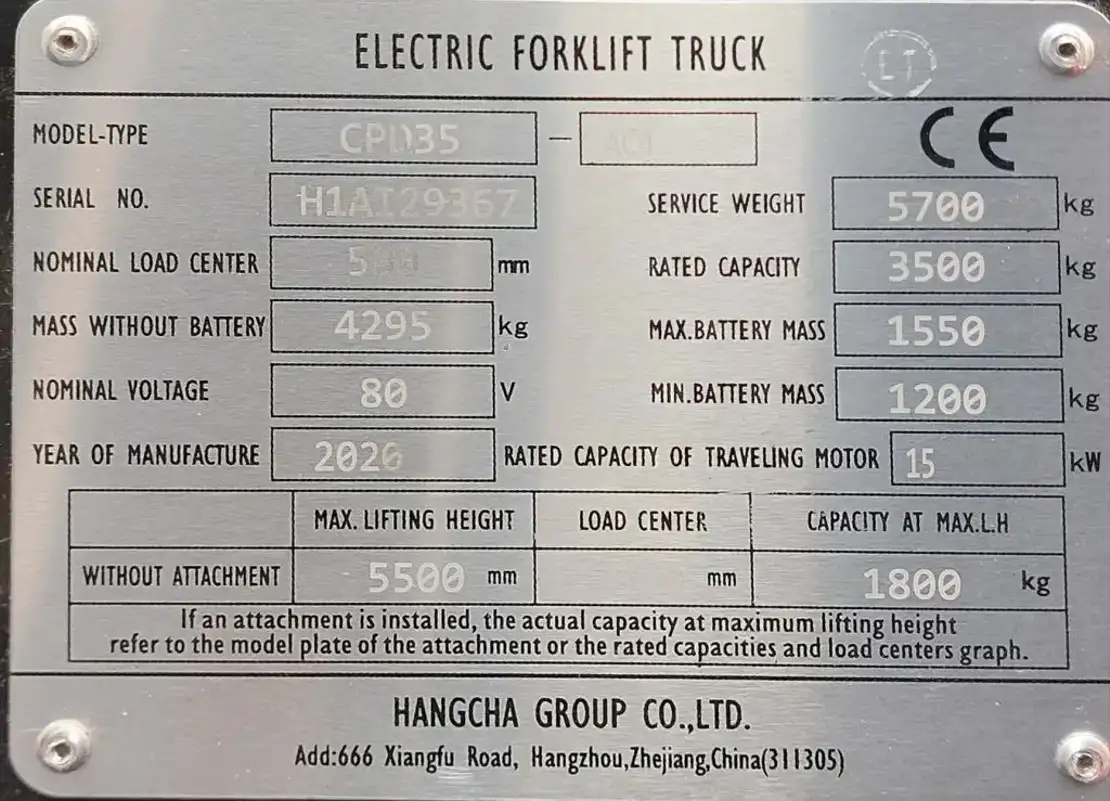

لوحة السعة - والتي تسمى أيضًا لوحة البيانات أو لوحة الاسم أو لوحة الوزن - عبارة عن علامة معدنية مثبتة بشكل دائم على كل رافعة شوكية، وعادةً ما تكون على لوحة القيادة أو الصاري الأمامي في وضع مستقيم حيث يمكن للمشغل رؤيتها من المقعد. إنه ليس اقتراحا. تحت إدارة السلامة والصحة المهنية 29 CFR 1910.178(أ)(6) ، يجب أن تحمل كل رافعة شوكية لوحة اسم متينة ومقاومة للتآكل ويمكن قراءتها في جميع الأوقات. يعد تشغيل رافعة شوكية بلوحة مفقودة أو تالفة أو غير مقروءة بمثابة انتهاك واضح لإدارة السلامة والصحة المهنية.
يتم تركيب اللوحة من قبل الشركة المصنعة ويتم التحقق منها بواسطة مختبر اختبار معترف به وطنيًا (NRTL) مثل UL أو FM. لكل أنسي/إيتسدف B56.1 ، فإن السعة المذكورة هي نتيجة إما اختبار طاولة الإمالة الفعلي أو عملية حسابية هندسية تغطي أسوأ حالة استقرار للشاحنة. إنه ليس تقديرًا - إنه حد معتمد ومختبر.
تختلف لوحات السعة قليلاً حسب الشركة المصنعة ونوع الشاحنة، لكن OSHA وANSI يفرضان مجموعة من المجالات الأساسية التي يجب أن تظهر دائمًا. إليك كل مجال، ماذا يعني، وسبب أهميته:
| الميدان | ماذا يخبرك | خطأ شائع |
|---|---|---|
| تسمية نوع الشاحنة على سبيل المثال ه، ز، LP، DS، السابقين | مصدر الطاقة وتصنيف المنطقة الخطرة. ه = كهربائي؛ ز = بنزين؛ ليرة لبنانية = البروبان السائل؛ DS = الديزل؛ EX = تصنيف مقاوم للانفجار | بافتراض أن أي شاحنة كهربائية آمنة في المناطق الخطرة المصنفة - تتم الموافقة على الشاحنات ذات التصنيف EX فقط |
| القدرة المقدرة | الحد الأقصى للحمولة التي يمكن للشاحنة رفعها بأمان - ولكن فقط عند مركز التحميل المحدد وارتفاع الرفع. وهو ليس سقفاً مطلقاً مستقلاً عن تلك الشروط | التعامل مع السعة المقدرة كرقم ثابت بغض النظر عن موضع الحمولة أو الارتفاع |
| مركز التحميل | المسافة الأفقية من الوجه الأمامي للشوكات إلى مركز ثقل الحمولة. المعيار هو 24 بوصة (600 ملم). السعة المقدرة صالحة فقط على هذه المسافة بالضبط | لا تأخذ في الاعتبار الأحمال التي يزيد عرضها عن 48 بوصة - حيث يتجاوز مركز ثقلها 24 بوصة، مما يقلل من السعة الفعالة |
| أقصى ارتفاع للرفع | الارتفاع الذي تنطبق عليه السعة المذكورة. ومع زيادة ارتفاع الرفع، تقل السعة المتبقية - ويوضح مخطط السعة المتبقية المنفصل الموجود على الساري هذه العلاقة | بافتراض أن السعة المقدرة الكاملة لا تزال سارية عند الرفع إلى 4 أمتار في مستودع عالي الأرفف |
| وزن الشاحنة (وزن الخدمة) | وزن الشاحنة نفسها، بما في ذلك بطارية الموديلات الكهربائية. مهم لحسابات أحمال الأرضية وتخطيط سعة المصعد | متناسين أن الرافعة الشوكية المحملة على المصعد = وزن الحمولة للشاحنة. الوزن المشترك يمكن أن يتجاوز تقييمات المصعد |
| وزن البطارية (الحد الأدنى/الحد الأقصى) | هlectric trucks only. The counterweight function is partly performed by the battery - if a lighter battery is installed, rated capacity is invalidated and must be recalculated | التبديل إلى بطارية أصغر/أخف وزنًا دون تحديث لوحة السعة |
| نوع الصاري | مصعدين أو 3 مراحل أو 4 مراحل أو مصعد مجاني كامل. يحدد كيفية رفع الشاحنة وفي أي ارتفاع تكون الرؤية مقيدة. تعتمد القدرة على الارتفاع الكامل على نوع الصاري | استبدال الصاري دون إعادة اعتماد لوحة السعة |
| المرفق (إذا تم تثبيته) | أي ملحق خارج المصنع (ناقل الحركة الجانبي، المشبك، معالج الأسطوانة) يضيف الوزن وينقل مركز التحميل للأمام، مما يقلل السعة. يُظهر السطر الثاني على اللوحة السعة المنقحة مع تثبيت الملحق | استخدام السعة المقدرة الأساسية عند تركيب ملحق - ينطبق خط سعة المرفقات الأدنى |
| علامة موافقة NRTL | تأكيد بأن أحد مختبرات الاختبار المعترف بها وطنياً (UL، FM، CSA) قد قام بالتحقق من المواصفات. مطلوبة من قبل إدارة السلامة والصحة المهنية 29 CFR 1910.178(a)(3) | قبول لوحة بديلة من مصدر غير معتمد |
مركز التحميل هو المفهوم الوحيد الذي يساء فهمه في تشغيل الرافعة الشوكية. تفترض السعة المقدرة على اللوحة أن مركز ثقل الحمولة يقع تمامًا على مسافة مركز الحمولة المحددة من وجه الشوكة - عادةً 24 بوصة (600 مم). وهذا يتوافق مع منصة نقالة قياسية بعمق 48 بوصة مع وزن موزع بالتساوي.
قم بتحريك مركز التحميل للخارج - لأن الحمولة أعمق، أو أثقل من جانب واحد، أو لأن الملحق يدفع الحمولة للأمام - وتصبح الشاحنة أقل استقرارًا. تنخفض القدرة الآمنة الفعالة. رقم اللوحة لا يتغير. هامش الأمان الخاص بك يفعل ذلك.
العلاقة متناسبة تقريبًا. استخدم هذه الصيغة لتقدير السعة المعدلة عندما يختلف مركز التحميل الخاص بك عن قيمة اللوحة:
| مركز التحميل الفعلي | شاحنة 5000 رطل (مصنفة عند 24 بوصة) | القدرة المتبقية | السيناريو النموذجي |
|---|---|---|---|
| 24 بوصة (600 mm) | 5000 رطل | 100% | معيار 48 × 40 في البليت، حتى التحميل |
| 30 بوصة (762 ملم) | 4000 رطل | 80% | منصة نقالة عميقة مقاس 60 بوصة أو حمولة أمامية ثقيلة |
| 36 بوصة (914 ملم) | 3,333 رطل | 67% | 72-في تحميل عميق أو ملحق يضيف مدى الوصول |
| 48 بوصة (1219 ملم) | 2500 رطل | 50% | حمولة 96 بوصة أو مشبك أسطوانة كبير ممتد |
تنطبق السعة المقدرة على اللوحة على ارتفاع رفع محدد - عادة مستوى الأرض أو ارتفاع سفر منخفض. عندما يمتد الساري إلى أعلى، يحدث أمران يقللان من السعة الآمنة: يرتفع مركز ثقل الشاحنة، وتزداد الرافعة الأمامية على المحور الأمامي. وهذا ما يسمى القدرة المتبقية - القدرة الفعلية القابلة للاستخدام على ارتفاع معين.
تظهر السعة المتبقية على أ مخطط منفصل مثبت على الصاري ، وليس على لوحة القدرة. في المستودعات ذات الرفوف العالية - وهو الوضع الأكثر شيوعًا حيث يكون هذا مهمًا - فإن المشغلين الذين يقرأون لوحة السعة فقط ويتجاهلون المخطط المتبقي، يعملون بشكل أعمى في اللحظات الأكثر خطورة.
المعنى العملي: يمكن للرافعة الشوكية التي يبلغ وزنها 5000 رطل والتي تضع المنصات على رف يبلغ طوله 20 قدمًا أن تتعامل بأمان مع 2500-2800 رطل فقط عند هذا الارتفاع. إذا كانت حمولاتك تزن 4000 رطل وكنت تقوم بتكديسها على ارتفاع 20 قدمًا، فأنت تعمل خارج الحدود الآمنة في كل مرة - وقد أعطتك لوحة السعة الرقم الصحيح. أنت لم تقرأ مخطط الصاري أيضًا.
أي ملحق خارج المصنع يتم تركيبه على رافعة شوكية - ناقل الحركة الجانبي، الدوار، المشبك، معالج الأسطوانة، الدفع والسحب، فردي مزدوج - له تأثيران على السعة المقدرة:
تحت إدارة السلامة والصحة المهنية 29 CFR 1910.178(أ)(5) و أنسي B56.1 ، كل مرفق يتطلب موافقة كتابية من الشركة المصنعة قبل التثبيت. بمجرد الموافقة عليها، يجب تحديث لوحة السعة لإظهار الوزن الإجمالي للشاحنة والملحق، والقدرة المنقحة عند أقصى ارتفاع مع تثبيت الملحق.
| نوع المرفق | الوزن النموذجي | تأثير القدرات النموذجية | تحديث اللوحة مطلوب |
|---|---|---|---|
| ناقل الحركة الجانبي | 200-350 رطل | -300 إلى -500 رطل على السعة المقدرة | نعم |
| المشبك الدورية | 500-900 رطل | -800 إلى -1500 رطل | نعم |
| فردي مزدوج (مفرشة الشوكة) | 300-500 رطل | -500 إلى -1000 رطل (بالإضافة إلى تغيير مركز التحميل) | نعم |
| معالج الطبل | 150-400 رطل | -300 إلى -600 رطل | نعم |
| هxtended forks (beyond factory length) | يختلف | هام - يتحول مركز التحميل بشكل متناسب مع امتداد الشوكة | نعم |
إن تسمية نوع الشاحنة الموجودة على لوحة السعة ليست مجرد معرف للوقود. إنه تصنيف للسلامة تحدده إدارة السلامة والصحة المهنية (OSHA) والمعهد الأمريكي للمعايير (ANSI) والذي يحدد المكان الذي يُسمح للشاحنة قانونًا بالعمل فيه بناءً على المخاطر البيئية.
| الكود | مصدر الطاقة | تصنيف المنطقة الخطرة | الاستخدام النموذجي |
|---|---|---|---|
| ه | هlectric | المجالات العامة (غير المصنفة). | المستودعات القياسية، تخزين البضائع تامة الصنع |
| هS | هlectric | المناطق التي قد تتواجد فيها الأبخرة القابلة للاشتعال بكميات قليلة | مرافق مع استخدام المذيبات في بعض الأحيان |
| هE | هlectric | المناطق ذات خطر معتدل للبخار القابل للاشتعال أو الغبار | التعامل مع الحبوب، وبعض تخزين المواد الكيميائية |
| هX | هlectric | المواقع الخطرة المصنفة (NEC Class I/II Div. 1) | مناطق API الصيدلانية، وتخزين المذيبات، ومرافق الطلاء |
| G | البنزين | عام (مناطق خارجية أو جيدة التهوية) | ساحات الخشب، والبناء في الهواء الطلق، وأرصفة التحميل |
| إل بي / إل بي إس | البروبان السائل | ليرة لبنانية = عام؛ LPS = بعض حماية المناطق المصنفة | توزيع المواد الغذائية، أرصفة التحميل للتخزين البارد، الفناء الخارجي |
| د / س / دي | ديزل | د = عام؛ DS / DY = ضمانات إضافية | العمليات الخارجية الثقيلة والموانئ ومواقع البناء |
لوحة القدرة هي وثيقة حية. أي تغيير في الشاحنة يؤثر على السعة أو توزيع الوزن أو التشغيل الآمن يتطلب تحديث اللوحة - وموافقة كتابية من الشركة المصنعة قبل إجراء هذا التغيير. وهذا ليس اختياريًا بموجب OSHA أو ANSI.
| التغيير | تحديث اللوحة مطلوب | موافقة الشركة المصنعة مطلوبة |
|---|---|---|
| إضافة ملحق خارج المصنع (ناقل الحركة الجانبي، المشبك، إلخ.) | نعم | نعم - written approval required first |
| استبدال البطارية بوزن مختلف | نعم | نعم if outside min/max range on plate |
| استبدال السارية بنوع أو ارتفاع مختلف | نعم | نعم |
| هxtending or lengthening the forks | نعم | نعم |
| تعديل الثقل الموازن | نعم | نعم - and rarely granted |
| الصيانة الروتينية (الزيت، الفلاتر، الإطارات من نفس المواصفات) | لا | لا |
إذا كانت الشركة المصنعة الأصلية خارج نطاق العمل أو لا تستجيب، فإن إدارة السلامة والصحة المهنية تسمح بـ مهندس محترف مسجل مؤهل لإجراء تحليل السلامة والموافقة على التعديل كتابياً. لا يزال يتعين تحديث اللوحة قبل عودة الشاحنة إلى الخدمة.
يجب إخراج الرافعة الشوكية التي لا تحتوي على لوحة سعة واضحة من الخدمة على الفور. هذا ليس حكمًا - بل هو متطلب مباشر لإدارة السلامة والصحة المهنية بموجب 29 CFR 1910.178(a)(6).
الخطوات الواجب اتباعها:
قبل كل نوبة عمل، يجب على المشغلين تنفيذ هذا التسلسل:
